Виды и назначения щитов с монтажными панелями

Дата публикации: 2025-07-09

Существует несколько линеек классификации щитков, предназначенных для размещения электрооборудования. К ним относятся назначение, место установки, способ монтажа, материал изготовления и размеры корпуса.

Назначение щитков определяется комплектностью оборудования, которое в них размещается. В целом, вариантов достаточно много, но среди них можно выделить наиболее часто используемые. Вводные распределительные устройства (ВРУ), такие щиты располагаются в местах входа электрокабеля на некоторую территорию или в некоторое помещение. Как дополнительные элементы, ВРУ часто содержит различные защитные устройства. Наряду с защитой ВРУ столь же часто комплектуются приборами учета потребления электроэнергии. В случае, когда щитов ВРУ много, самый первый из них, от которого запитываются все остальные, именуют главным распределительным щитом (ГРЩ). При наличии резервных линий питания, используется специальный щит автоматического ввода резерва (АВР), в нем располагается оборудование, позволяющее в автоматическом режиме переключать потребителей с основной линии электроснабжения на резервную. Для освещения помещений или территорий есть щит ЩО, установленное в нем оборудование предназначено для обеспечения передачи электроэнергии осветителям и/или обогревателям. Близкий к нему по назначению щит имеет маркировку ЩС, это означает что от него запитывются некие силовые устройства. У ряда производителей аналогичная маркировка используется для щитов связи. В случае, если назначение щита не определено на этапе его установки или он будет выполнять сразу несколько функций, то в этом случае может быть установлен щит универсальный с монтажной панелью, например ЩМПГ 40.30.20.

По месту установки щиты принято разделять на устанавливаемы снаружи помещений или внутри. При установке щита вне помещения, его корпус выполняют таким образом, чтобы полностью защитить содержимое от всех негативных проявлений природной среды.

вуВ случае нового строительства и планового ввода объекта, щитки, как правило, встраиваемые в заранее сложенные углубления в стенах, в случае незначительных габаритов или напольные при больших габаритах. Если речь идет о временных подключениях, шитки, в большинстве случаев, накладные.

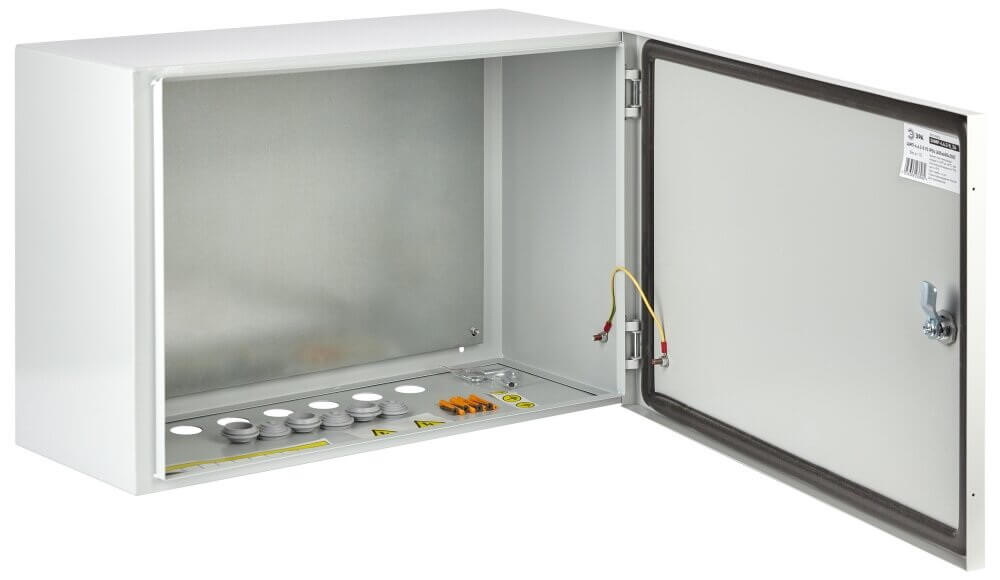

В связи с особенностями эксплуатации щитков, их корпуса, чаще всего делают из металла. В отдельных случаях, для щитков, используемых только внутри помещений, в качестве материала корпуса используется пластик. У таких щитков для удобства их использования часто делают прозрачные крышки или стенки.
